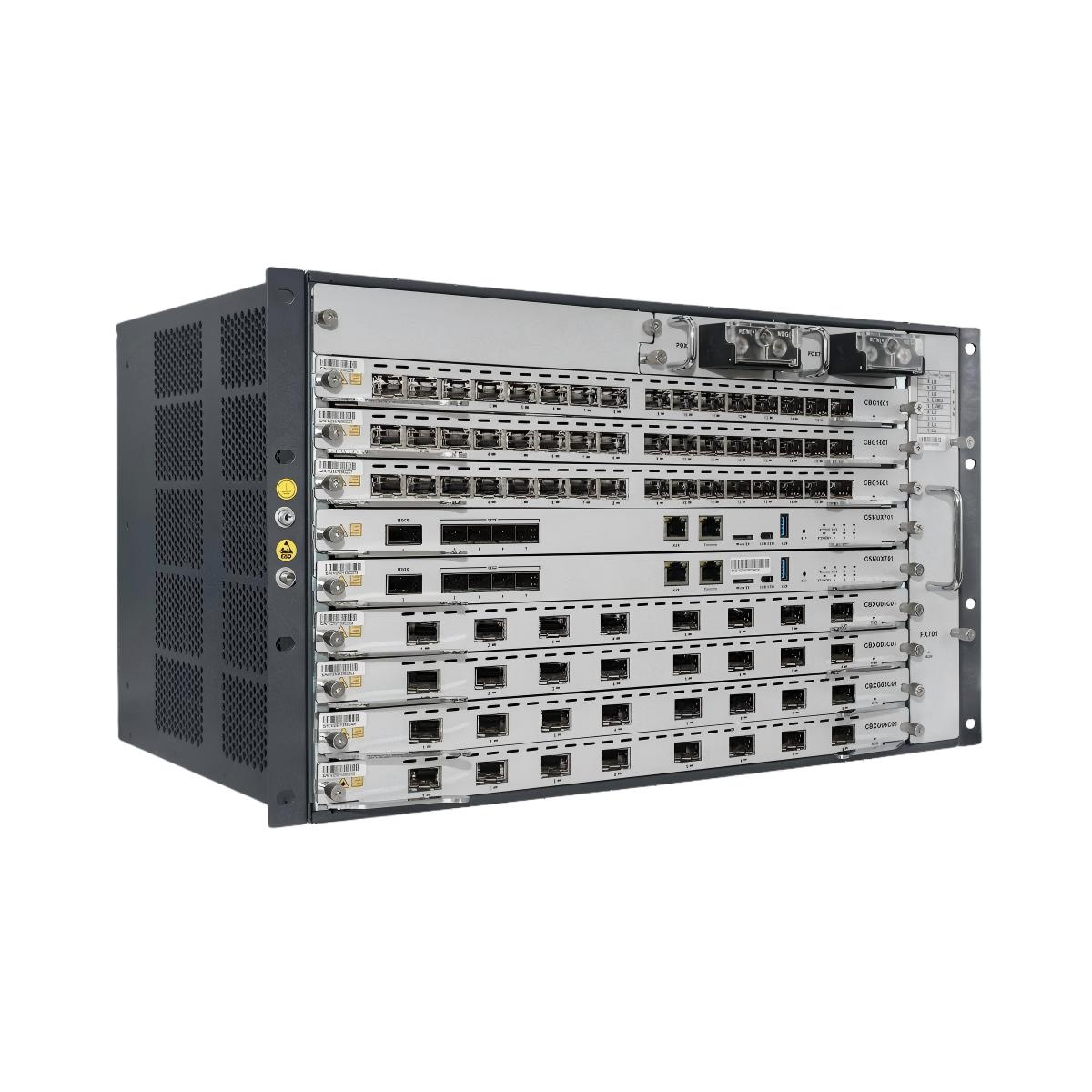

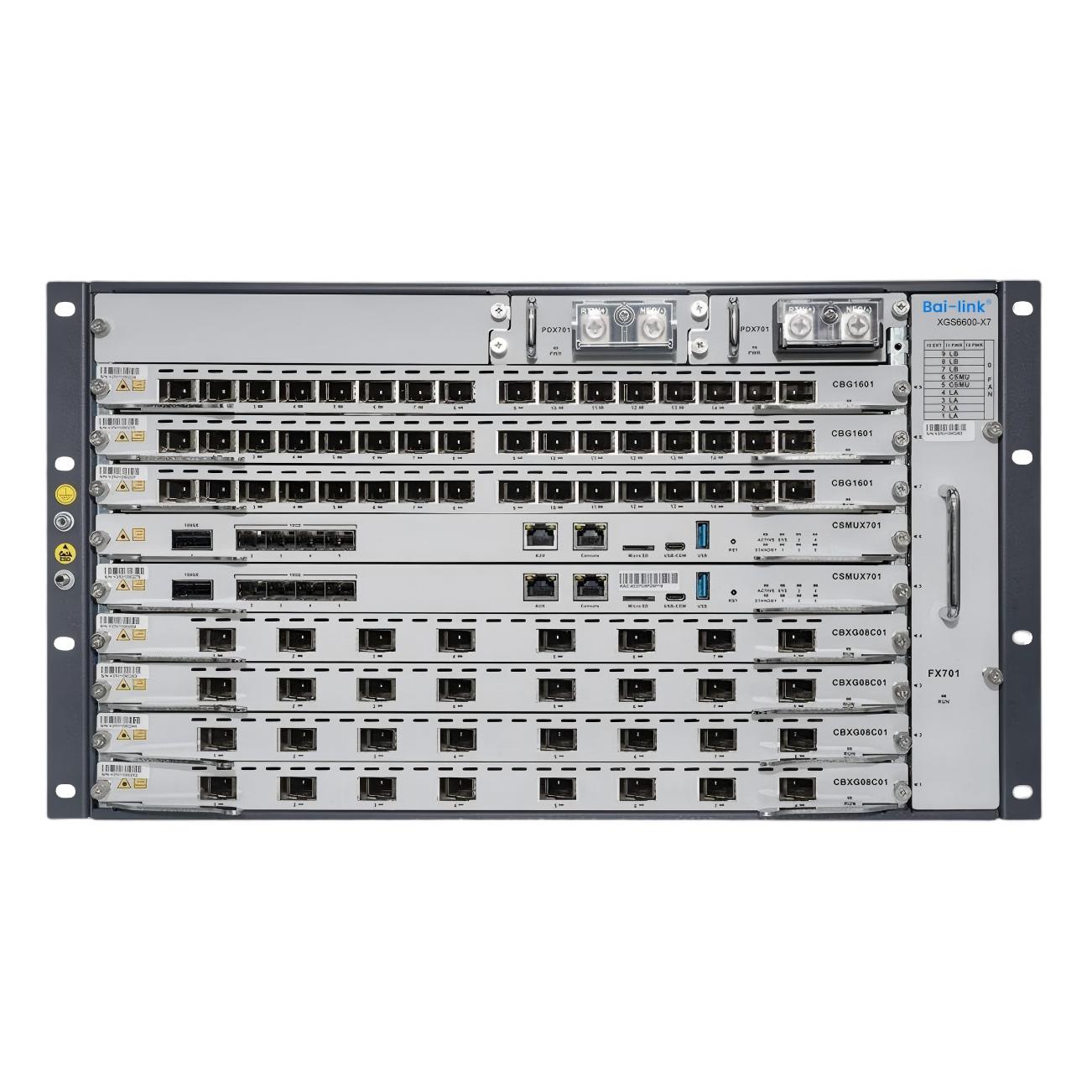

Bai-link XGS6600-X7
机框式 OLT
产品亮点
双主控冗余 Type B双归属PON保护 |
多业务插槽 |
平滑演进: GPON 到 XG(S)-PON |
产品介绍：
Bai-link XGS6600-X7是佰联（深圳）通信技术有限公司推出的高端机框式OLT设备，采用高性能芯片组，符合ITU-T国际标准。XGS6600-X7提供GPON、XG-PON、 XGS-PON、Combo PON等多种接入方式，支持FTTH、FTTB、FTTC、FTTD、FTTM等多种网络解决方案，实现高带宽、高速率的数据 传输，满足大规模部署需求。
Bai-link XGS6600-X7具备完善的管理与监控功能，简化运维流程，提供丰富的业务功能与扩展能力，既能为运营商带来卓越的用户体验和优 质服务，也能应对运营商发展"更广覆盖、更快速度、更智能" 的千兆超宽网络所面临的挑战。

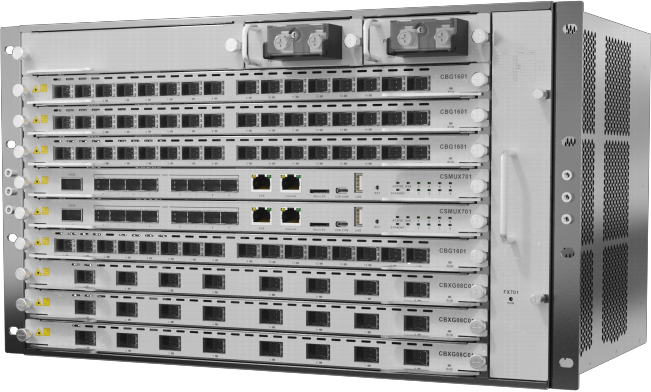

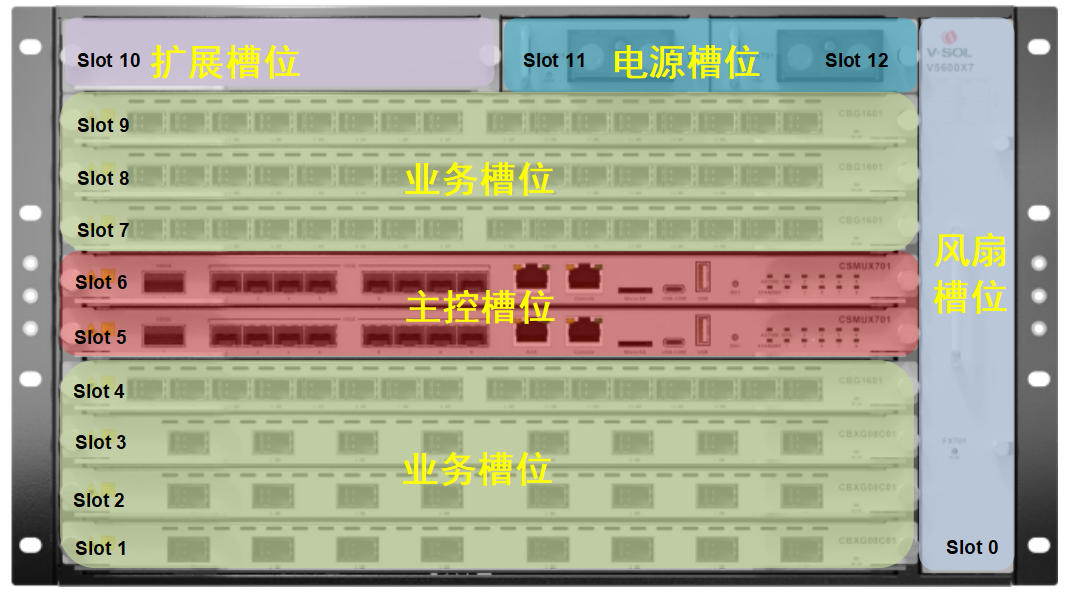

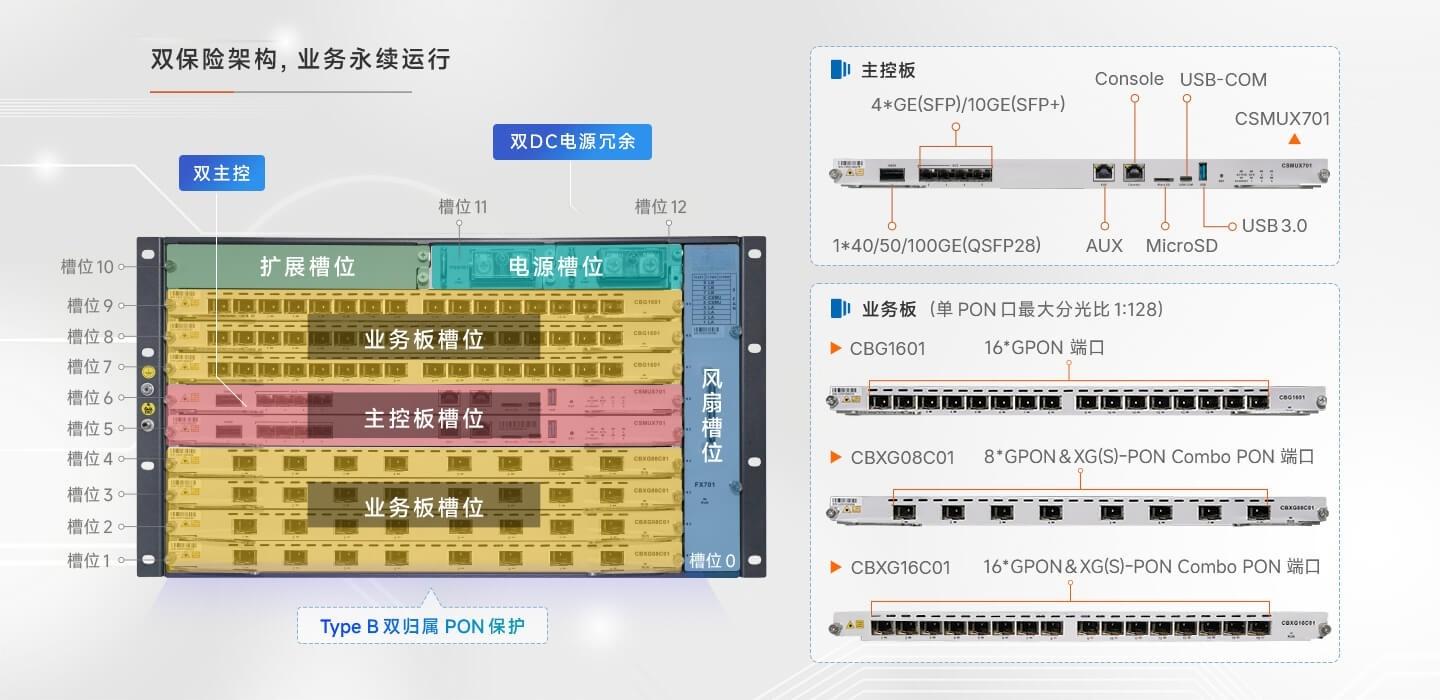

XGS6600-X7槽位和板卡介绍:
XGS6600-X7
产品名称 | 产品描述 | 规格 |
XGS6600-X7机框 | OLT的机框 | / |
CSMUX701 | 主控板卡 | 1*40/50/100GE(QSFP28)+8*GE(SFP)/10GE(SFP+)+1*AUX+1*Console+1*MicroSD+1*USB-COM+1*USB3.0 |

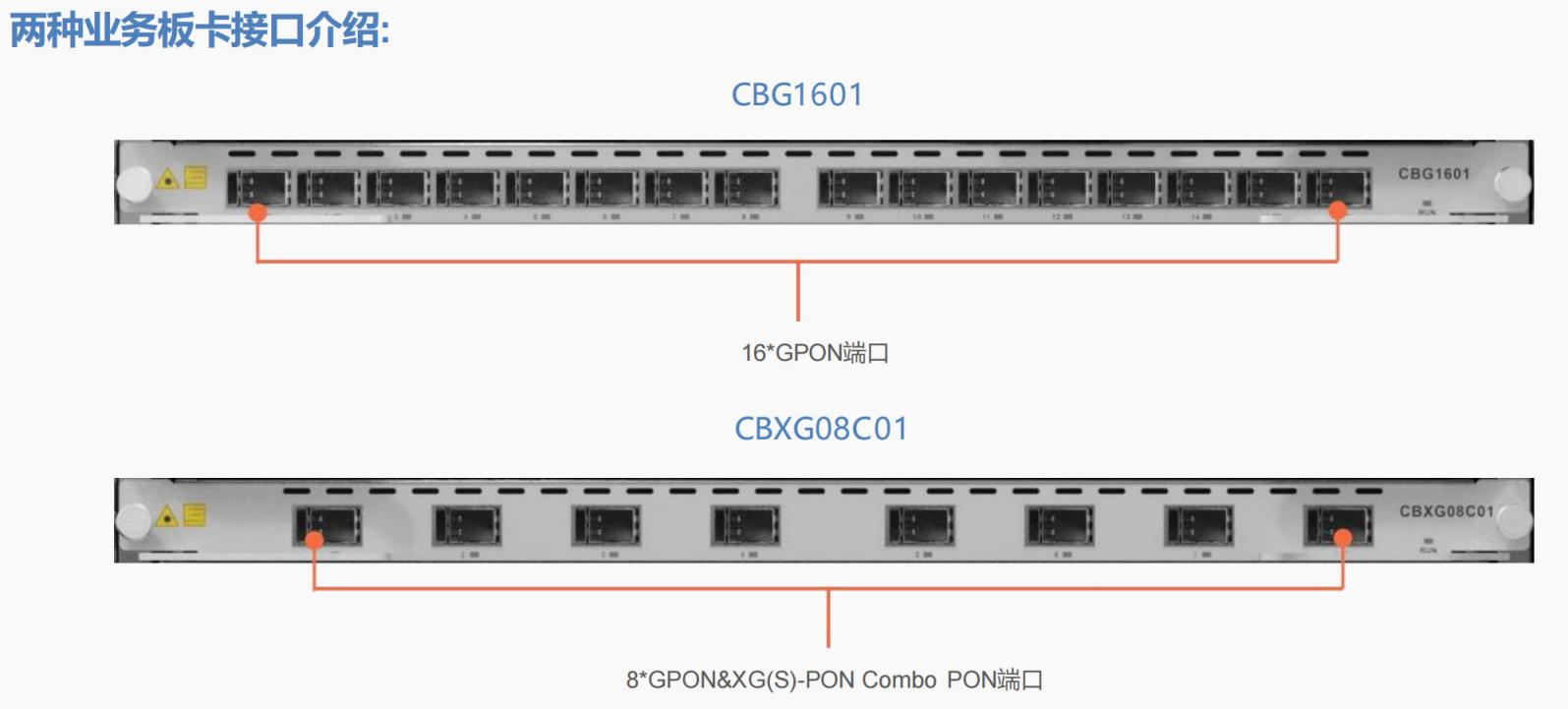

CBG1601 | 业务板卡 | 16*GPON端口 |
CBXG08C01 | 业务板卡 | 8*GPON&XG(S)-PON Combo PON端口 |
PDX701 | 电源板卡 | DC -48V |
FX701 | 风扇板卡 | / |
功能参数
PON功能 T-CONT DBA，x-GEM流量 符合ITU-T G.9807(XGS-PON) , ITU-T G.987(XG-PON) 和 ITU-T984.x传输距离可达20km 支持数据加密、组播、端口VLAN等 支持ONT自动发现/链路检测/软件远程升级 支持VLAN划分和用户分离，避免广播风暴 支持断电报警功能，便于链路问题检测 支持广播风暴能力 支持不同端口之间的端口隔离 支持ACL和SNMP灵活配置数据包过滤器 支持系统故障预防的专业设计 ，以保持系统 稳定 支持STP,RSTP,MSTP | L2层交换 32K Mac地址 支持4096个VLAN 支持端口VLAN 支持VLAN转换和QinQ 支持基于端口的风暴控制 支持端口隔离 支持端口速率限制 支持802.1D和802.1W 支持静态LACP动态LACP基于端口、VID、 TOS和MAC地址的QoS 访问控制列表 IEEE802x流量控制 端口稳定性统计和监测 |
L3层路由 支持ARP代理 支持硬件主机路由：IPv4 32K ， IPv6 16K 支持硬件子网路由：IPv4 24K ，IPv6 12K 支持Radius,Tacacs+ 支持IP源防护 支持静态路由、动态路由RIP v1/v2、RIPng和OSPF v2/v3 | IPv6 支持NDP 支持IPv6 Ping,IPv6 Telnet,IPv6 routing 支持基于源IPv6地址、 目的IPv6地址、L4端 口、协议类型等的ACL |
Multicast组播 支持IGMP v1/v2, IGMP snooping/Proxy 支持MLD v1 snooping/Proxy | DHCP DHCP server,DHCP relay,DHCP snooping DHCP option82 |
管理功能 SNMP,Telnet,CLI,WEB,SSH v2 风扇组控制 端口状态监视和配置管理 在线ONT配置和管理 用户管理 告警管理 | 安全 支持电源备份 支持主控板1+1冗余 支持Type B双归属PON保护 支持IEEE 802.1x, AAA, Radius和Tacas+ |
技术参数
项目 | XGS6600-X7 | |
机架 | 机壳 | 19 英寸标准 |
尺寸(L*W*H) | 442*299*266.7mm(不含挂耳) | |
重量 | 满配 | 22.3kg |
仅机框 | 8.7kg | |
工作温度 | -20。C ~+60。C | |
工作湿度 | 5%~95%(非冷凝) | |
存储温度 | -40 ~ +70。C | |
存储湿度 | 5%~95%(非冷凝) | |
电源 | 直流 | -48V |
背板带宽 (Gbps) | 3920 | |

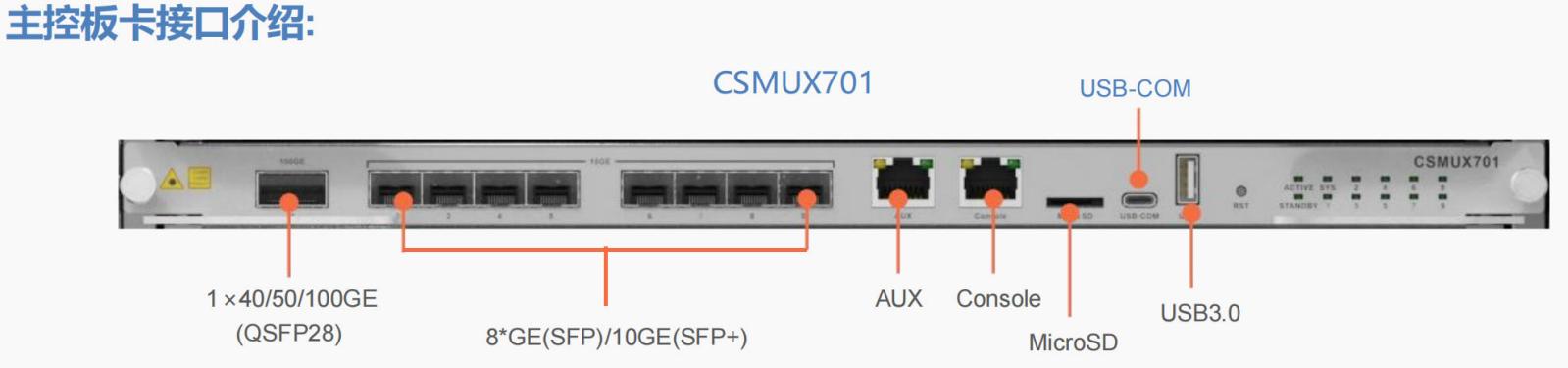

主控板卡: CSMUX701 | ||
上联口 | 数量 | 9 |
SFP(GE)/SFP+( 10GE) | 8 | |
QSFP28(40GE/50GE/ 100GE) | 1 | |
管理端口 | 1*AUX( 10/100/1000BASE-T带外端口), 1*CONSOLE端口, 1*MicroSD端口, 1*USB-COM, 1*USB3.0 | |
可插槽位 | Slot 5-6 | |
业务板卡: CBG1601 | ||
GPON端口 | 数量 | 16 |
物理接口 | SFP插槽 | |
连接器类型 | Class C+/C++/C+++ | |
PON端口规格 (Class C++++ 模块) | 传输距离 | 20KM |
PON端口速率 | 上行: 1.244Gbps, 下行: 2.488Gbps | |
波长 | 上行: 1310nm , 下行: 1490nm | |
连接器 | SC/UPC | |
发射功率 | +9 ~ + 13dBm | |
接收灵敏度 | ≤ -33dBm | |
饱和光功率 | -8dBm | |
可插槽位 | Slot 1-4, Slot 7-9 | |
业务板卡: CBXG08C01 | ||
GPON&XG(S)-PON Combo端口 | 数量 | 8 |
物理接口 | SFP+ 插槽 | |
连接器类型 | N2_C+ | |
GPON&XG(S)-PON Combo端口规格 (N2_C+模块) | 传输距离 | 20KM |
XG(S)-PON端口速率 | GPON: 上行 1.244Gbps, 下行 2.488Gbps XG-PON: 上行 2.488Gbps, 下行 9.953Gbps XGS-PON: 上行 9.953Gbps, 下行 9.953Gbps | |
波长 | GPON: 上行 1310nm , 下行 1490nm XG(S)-PON: 上行 1270nm , 下行 1577nm | |
连接器 | SC/UPC | |
发射功率 | GPON: +3dBm ~ +7dBm , XG(S)PON: +4dBm ~ +7dBm | |
接收灵敏度 | XGS-PON: -28dBm , XG-PON: -29.5dBm , GPON: -32dBm | |
饱和光功率 | XGS-PON: -7dBm , XG-PON: -9dBm , GPON: -12dBm | |
可插槽位 | Slot 1-4 | |
高可靠性
